SWITCH

Verlustfreies Umschalten zwischen
mehreren Quellen und Senken

Unsere Switches sind die optimale Lösung, wann immer es darum geht, verlustfrei Highspeed-Signale zwischen mehreren Quellen und Senken umzuschalten. Vor allem bei Environmental Tests, im End-of-line Testing oder im sonstigen automatisierten Testbetrieb lassen sich so signifikante Kosteneinsparungen realisieren, da über den Switch mehrere Komponenten gleichzeitig an ein Testgerät angeschlossen werden können.

Eine weitere Einsatzmöglichkeit sind Test- und Versuchsfahrten: Hier erlaubt es der Switch, im laufenden Betrieb zwischen den regulären Videodaten des Fahrzeugs und extern zugespielten Quellen, wie zum Beispiel von unseren Video Convertern, hin- und herzuschalten – direkt auf dem im Fahrzeug verbauten Display.

TZ Switches sind serienmäßig für die gängigen GMSL und FPD-LINK Technologie-Standard sowie mit unterschiedlichen Steckverbindern wie FAKRA oder Rosenberger HSD erhältlich. Weitere Technologien und Steckverbindungen realisieren wir gerne individuell auf Anfrage für Sie – für ein reibungsloses Plug and Play!

[

scroll

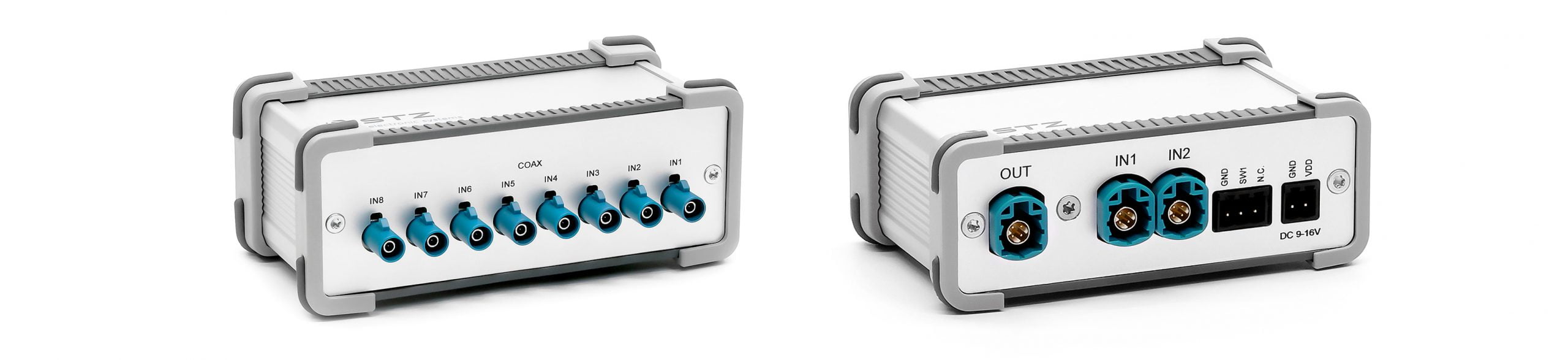

SW0090 Switch

Anwendungen

  • Automatisiertes Testen von Fahrzeugkomponenten in der Entwicklung (HIL-Prüfstand)
  • End-of-line Tests
  • Environmental Tests
  • Test- und Versuchsfahrten

TZ electronic systems bietet eine große Auswahl an Switches an. Sollte Ihre Anforderungskombination nicht dabei sein, setzen wir diese gerne nach Ihren individuellen Bedürfnissen um. Fordern Sie in unserem Online-Shop ein konkretes Angebot an, laden Sie die Gesamt-Produktübersicht herunter oder wenden Sie sich an unseren technischen Kundendienst, um eine unverbindliche Beratung zu unseren umfangreichen Testlösungen zu erhalten.

Funktionen

Unsere Switches bieten eine einfache und kosteneffiziente Möglichkeit, um im Testbetrieb einfach und verlustfrei zwischen mehreren Quellen oder Senken umzuschalten. Dabei verfügen sie über viele praktische Zusatzfunktionen.

Bereit für Highspeed-Datenübertragung

Die elektromechanischen Umschalter sind für hohe Frequenzbereiche bis zu 8 GHz ausgelegt und können damit für alle gängigen Highspeed-Video- und Datenverbindungen verwendet werden. Impedanz-angepasste Signalführung und kontrollierte Fertigungsprozesse reduzieren die Dämpfung dabei auf ein Minimum.

Von 2:1 bis 20:1

Je nach Anwendungsfall bieten wir Ihnen Switches, die ein Umschalten zwischen zwei, acht oder bis zu 20 Quellen oder Senken erlauben. Gerne entwickeln wir auch kundenspezifische Switches mit Steckverbindern nach Ihren individuellen Anforderungen.

Remote Steuerung

Über die USB-Schnittstelle ist auch eine Remote-Steuerung möglich. So lassen sich Testabläufe schnell und kostengünstig automatisieren und mehrere Komponenten parallel überprüfen.

Status-LEDs

Status-LEDs für die wichtigsten Funktionen signalisieren den jeweiligen Betriebszustand und erlauben eine schnelle Identifikation möglicher Fehlerquellen.

Produktbeispiele

Connector
Features
SW0010
Rosenberger HSD
1:8 Switch, max. 6 GHz
SW0013
Rosenberger HSD
Dual-Link, 1:8 Switch, max. 3GHz
SW0030
Rosenberger HSD
2:1 Input Switch, Dual Link, max. 3GHz
SW0060
Rosenberger HSD
8:1 Switch, max. 6GHz
SW0081
FAKRA
2:1 Switch, max. 8 GHz
SW0090
FAKRA
8:1 Switch, max. 6GHz
SW0400
H-MTD
1:8 Switch, max. 3 GHz

Lieferumfang

Alle unsere Testgeräte kommen einsatzfertig inklusive aller für den Betrieb notwendigen Komponenten wie Netzteil, Kabel und Stecker etc.

Nehmen Sie Kontakt mit uns auf – unser Vertriebsteam unterstützt Sie gerne bei Ihrem Projekt
